2012 WALTER HELITRONIC VISION
No longer available
2012 WALTER HELITRONIC VISION
Harbor Springs, MI
Description

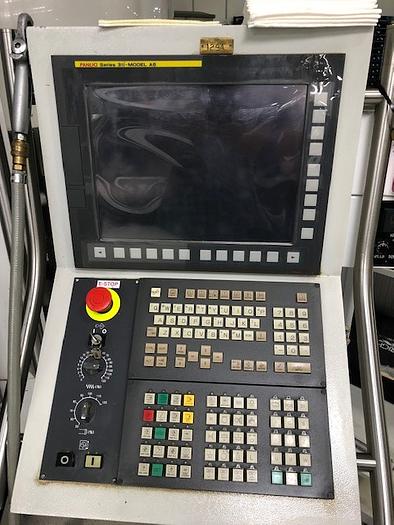

FANUC SERIES 31i MODEL A5 CNC CONTROLLED
LENGTHS MEASURED FORM THE IS0 50 WORKHEAD TAPER GAGE POINT

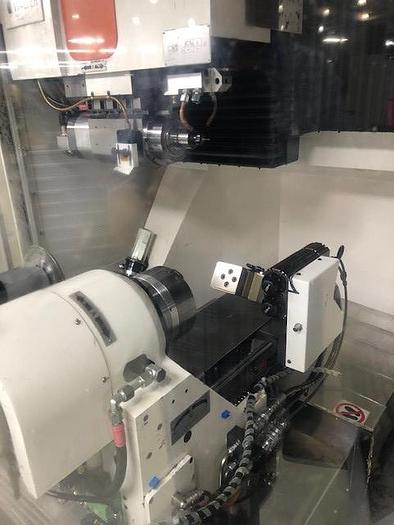

GRINDING HEAD WITH LIQUID COOLED AND ASYNCHRONOUS CONTROLLED
MOTOR
SPINDLE WITH ONE SPINDLE END AND HSK 50 INTERFACE
C AXIS WORK TABLE, T SLOTTED FOR MOUNTING WORK SUPPORTING FIXTURES
THE SPINDLE IS COOLED USING AN EXTERNAL 10KW CHILLER (INCLUDED)
PLACED BESIDE THE MACHINE, AND SAME COOLANT USED FOR GRINDING.
THE CHILLER REQUIRES ITS OWN SUPPLY OF APPRX. 66 GALLONS OF COOLANT
AUTOMATIC GRINDING WHEEL CHANGER WITH 12 STATIONS THE GINDING WHEEL
SETS ARE CHANGED ALONG WITH THE CORRESPONDING COOLANT MANIFOLD
IN UNDER 10 SEC. 12 COOLANT MANIFOLDS INCLUDED.
SMOGHOG MIST EXTRACTOR, 1000 CFM, 95% EFFICIENCY RATING ON THE
REMOVAL OF AIRBORNE OIL MIST PARTICULATES.
AUOTMATIC HIGH FREQUENCY CONVERTER AND DIAMOND DRESSING DISC.
6.0" X RO.125"
CBN AND CONVENTIONAL ALUMINUM OXIDE GRINDING WHEELS
GLASS SCALES, LINEAR AXES
AUOTMATIC FIRE EXTINGUISHER, CO2
EBBCO EVOLUTION COOLANT SYSTEM-MEDICAL
Specifications
Manufacturer | WALTER |
Model | HELITRONIC VISION |
Year | 2012 |
Condition | Used |
Stock Number | 103760 |
Max diameter | 12.6"(320MM) |
Max tool length for peripheral grinder | 14.6"(370MM) |
Max tool length for end teeth grinding | 11.8"(300MM) |
Max tool length for complete grinding | 11.8"(300MM) |
Rotary c axis | 120 DEG/SEC |
Workhead a axis | 750 RPM |
Peak output | 40HP 30KW |
Diameter of motor spindle | 5" 125MM |
Rpm range, infinitley variable | 0-10,000 |
Max grinding wheel dia. auto wheel change | 6" 150MM |
Max grinding wheel dia. manual change | 8" 200MM |
Note | DRESSER CAN BE USED FOR IN-PROCESS DRESSING OF VERIFIED |
